鉛酸蓄電池均衡管理系統

1、工作原理

BES1200電池均衡管理系統是基于電力電子高頻變換技術實現的均衡補償系統，可完美解決成組蓄電池使用中的不均衡問題。

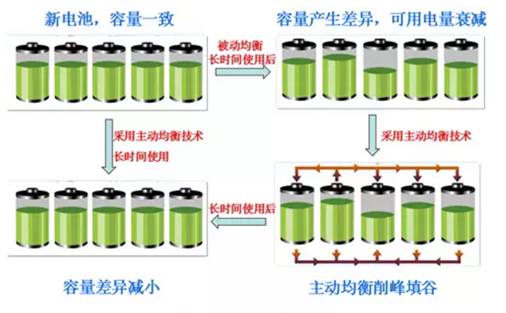

鉛酸蓄電池組在充放電時，差異的個體電池會不同程度形成過充、過放。過放的電池在鉛極板上形成結晶的硫酸鉛，它吸附在鉛極板上無法參與還原反應，使極板有效面積和活性物質減少，容量進一步降低。再次放電時進一步加劇此過程。循環往復直至成為落后電池。

BES1200電池均衡管理系統就是根據這一原理，在線實時監測每節電池的狀態，確保電池組中每節電池均衡工作，有效防止個體電池過充、過放。

在線電池容量差異會反映在電池電壓上，工作時，均衡模塊會實時監測個體端電壓并上傳至上位機，當某個體電池“過充”，系統會經特定算法適時啟動相應均衡模塊將超限電池能量均衡掉，同樣，當某個體電池“過放”，電池組會通過與之連接的均衡模塊向該個體補充能量，使電池組所有個體能量處在同一水平線上，有效防止落后電池的產生及已有落后電池的惡化趨勢。



2、技術特點

■均衡部分采用模塊化結構，方便運維、擴容；

■組網方式靈活，可借助已有動環、BAS等監控平臺組網，也可獨立無線組網；

■浮充小電流均衡，均充、放電過程均為雙向大電流主動式均衡（專利技術），均衡效果更好；

■自適應人工智能算法，能量轉移目標針對性強，趨勢預判準確，整體效果高；

■具有電池狀態檢測，電池欠壓、過流、過載等異常保護功能（專利技術），安全性更高。

3、系統優勢

■獨有的均充/放電雙向大電流均衡、浮充小電流均衡活化的均衡控制策略，自適應人工智能算法，使均衡效果更加顯著；

■具備電池電壓等狀態檢測、以及異常保護功能，無需額外增加電池檢測、保護裝置，系統成本更低；

■系統采用模塊化結構，可有效降低維修成本及縮短維修時間；

■組網方式靈活。

4、系統功能

■在線均衡：自動均衡充放電時各節電池的能量，延長電池組使用壽命及放電時長；

■在線檢測：電池容量、落后電池在線自動檢測，無需人工干預，結果自動上傳；

■在線活化：恢復落后電池容量，延長電池壽命；

■市電掉電后，自動估算電池組續航能力，并將數據上傳，便于運維；

■靈活的組網方式，可實現遠程監管，使管理智能化、實時化。

5、功能框圖



6、技術參數

產品型號		BES1200
設備參數	工作電壓	DC48V-600V
	可均衡蓄電池單體電壓	DC12V
	待機功耗	≤5W
	均衡效率	≥90%
	本地監控	RS485通訊
	遠程無線監控	GPRS
	放電均衡最大輸出電流	25A
	充電均衡最大輸入電流	25A
	單個模塊均衡電池節數	7
	單節電池電壓測量精度	≤±0.5%
	蓄電池組電池電壓測量精度	≤±1%
	蓄電池組電流測量精度	≤±5%
	MTBF	100000小時
	電磁兼容	符合GB/T17626相關要求
控制參數	均衡模塊開啟	≤5S
	均衡模塊關閉	≤1S
	單節電池電壓巡檢時間間隔	1min
	放電均衡與充電均衡轉換時間	≤10S
工作環境	工作溫度	-5℃~+45℃ 推薦+15℃~+25℃
	相對濕度	10%~90%RH 推薦40%~60%RH
	大氣壓	70KPa～106KPa
	場地要求	無導電塵埃和腐蝕性氣體 沒有爆炸危險、震動，防雨雪

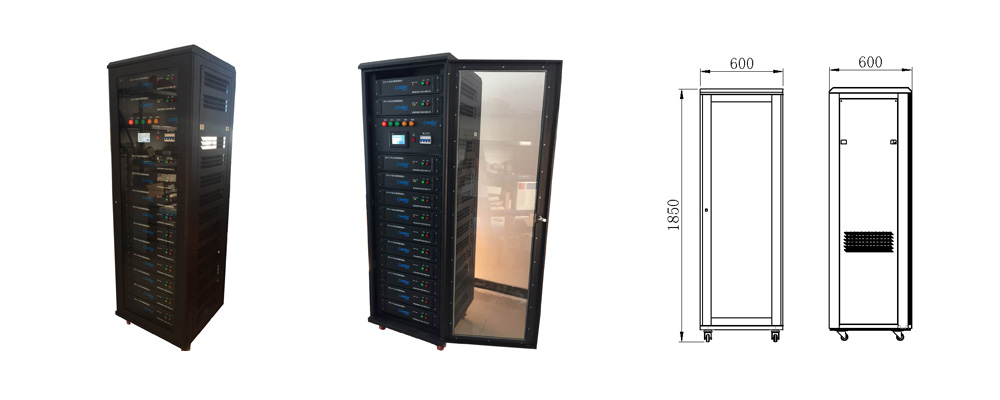

7、外形尺寸





8、案例分析一

1、基本參數	測試地點/時間		威海凱瑞電氣股份有限公司/2017.02.13～2017.02.15
	電池參數		風帆6-GFM-65（12V65Ah，39節+2節廢舊落后電池）共41節一組
	負載電流		17.5A

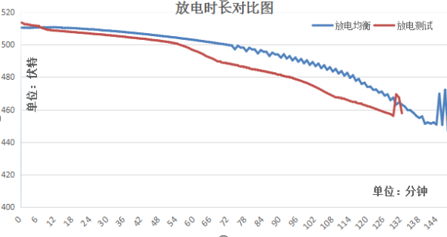

2、放電時長對比
	放電測試時長	126分鐘
	放電均衡時長	144分鐘
	對比結果	延長放電18分鐘

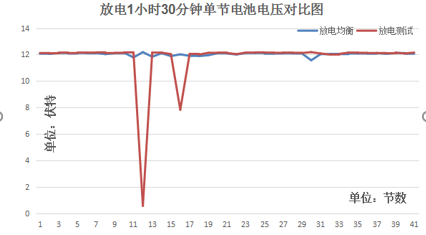

3、放電到相同時間單節電池電壓對比
	落后單體	充電測試（V）	充電電均衡（V）	目標值
	12#	0.9V	12.1	12
	16#	7.9V	12	12

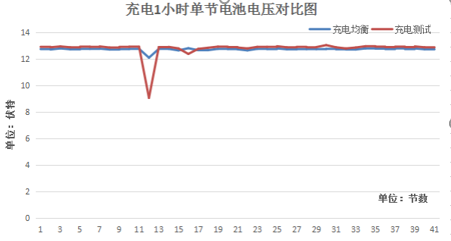

4、充電到相同時間單節電池電壓對比
	落后單體	充電測試（V）	充電電均衡（V）	目標值
	12#	9.1V	12..8	13
	16#	12.2V	12.9	13
5、數據分析	* 該電池組由41節組成，有兩節落后，其中：12號嚴重落后，16號中度落后。 * 加入均衡設備能明顯改善放電時間使其增加至144分鐘，不加均衡，放電126分鐘，延長放電時間18分鐘；當放電時，12號和16號電池，電壓很低，影響了其它電池的放電 ，久而久之會影響其它電池的壽命，當加入均衡設備后，這兩節落后電池的電壓被補充至與均衡目標值相同，因此不會因這兩節嚴重落后的電池影響其它電池放電，有效阻止惡性循環，防止繼續老化；當充電時，均衡作用不會使12號和16號電池過充，有效阻止惡性循環，防止繼續老化。

9、案例分析二

1、基本參數	測試地點/時間		威海凱瑞電氣股份有限公司/2019.03.15～2019.03.17
	電池參數		風帆6-GFM-65（12V65Ah，39節+3節廢舊落后電池）共41節一組
	負載電流		12A

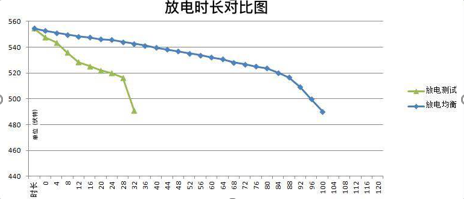

2、放電時長對比
	放電測試時長	36分鐘
	放電均衡時長	115分鐘
	對比結果	延長放電79分鐘
3、放電到相同時間單節電池電壓對比
	落后單體	充電測試（V）	充電電均衡（V）	目標值
	6#	8.9V	12.97V	13
	9#	10.06V	13.31V	13
	18#	9.89V	13.36V	13
4、充電到相同時間單節電池電壓對比
	落后單體	充電測試（V）	充電電均衡（V）	目標值
	6#	14.09	13.1	13
	9#	13.76V	13.11	13
	18#	13.79V	13.16	13
5、數據分析	* 該電池組由41節組成，其中有三節落后電池，其中：6號嚴重落后，18號中度落后，9號輕度落后。 *加入均衡設備能明顯改善放電時間使其增加至115分鐘，不加均衡放電36分鐘，延長放電時間79分鐘；當放電時，6號和9號18號電池，電壓很低，影響了其它電池的放電，久而久之會影響其它電池的壽命，當加入均衡設備后，這3節落后電池的電壓被補充至與均衡目標值相同，因此不會因這三節嚴重落后的電池影響其它電池放電，有效阻止惡性循環，防止繼續老化；當充電時，均衡作用不會使6號9號和18號電池過充，有效阻止惡性循環，防止繼續老化。

10、行業應用

通訊行業：

UPS電源是提供不間斷電源的重要的工具，內含大量鉛酸蓄電池。廣泛應用于航天器、雷達、通信站、數據中心、實驗室、銀行服務器、通信服務器等重要場合。一旦電池掉電，將造成斷電、數據丟失等重大持續性的惡劣影響。

BES1200鉛酸蓄電池均衡管理系統能夠?qū)﹄姵剡M(jìn)行安全有效的管理，確保其安全性能和使用壽命，使UPS電源穩定持續運行，保障通信暢通。

軌道交通：

EPS、UPS電源大量應用于地鐵、高鐵等軌道交通車站、控制中心和車輛段，保障用電設備正常工作和列車安全高效運營，因此對鉛酸蓄電池的供電能力和壽命有極高的要求。

BES1200鉛酸蓄電池均衡管理系統能夠有效延長電池組的使用壽命，延長放電時長，預防火災的發生，大幅降低更換電池組的成本，減少資源浪費和環境污染。

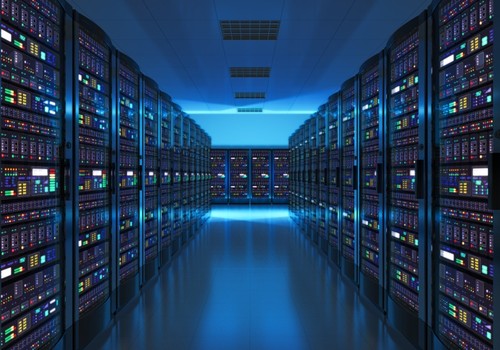

數據機房、網絡服務器	通信基站

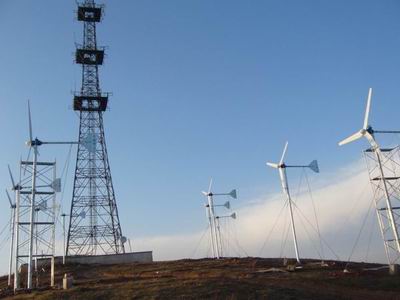

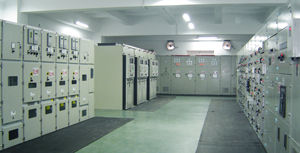

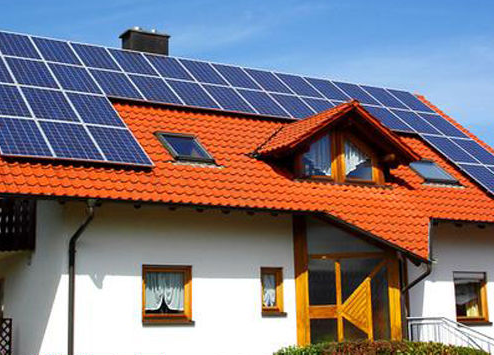

太陽能發電	變電所
高鐵	地鐵
