ABCLINK綜合電氣模塊
系統功能簡介
ABCLINK綜合電氣監控系統支持與風機聯動監測、變壓器溫度檢測、電纜溝水位檢測與水泵聯動監測、無功補償數據檢測、電能監測、諧波監測、有功功率及無功功率，云控制、定時控制、一鍵場景控制、門禁、視頻和煙感溫度及濕度等環境監控功能；實現真空斷路器實效狀態、雙電源轉換狀態、浪涌保護器生命體征（后備保護狀態、熱脫扣狀態、累計次數、泄露微電流）、UPS后備電源等電源監控功能；實現門禁、非法入侵、巡查等安防監控功能；支持現場聲光告警、短信中文告警、遠程有線和無線通信功能；
ABCLINK綜合電氣監控系統包括了電源模塊、綜合電氣模塊、多功能電表模塊、消防電源監控模塊、電氣火災監控模塊、智能照明模塊以及輸入輸出模塊的一套綜合電氣監控系統；
產品描述
綜合電氣模塊基于現代微處理器和實時操作系統設計而成，作為ABCLINK系統中間層，實時輪詢各模塊數據，并將此數據通過網口和串口送給上位機傳給云平臺和屏幕顯示，同時負責將上位機和屏幕的命令下發到各模塊，具有數據轉發快，隔離性強，性能穩定,抗振動等優點。
產品特點
u24V 供電、ABCLINK組合使用；
uLED狀態顯示，觀察方便；
u多通訊口同時通訊，性能穩定，誤碼率低；
u通訊功能：通過以太網與上位機通訊，通過牋 RS485與模塊和屏幕通訊；
u設計安裝位置：二級或三級配電箱；
u安裝方式：導軌式標準4P安裝；
u安裝維護方便。

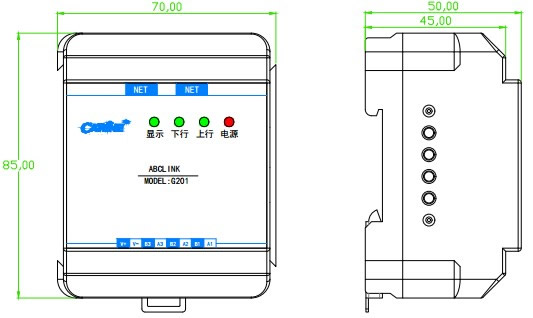

外形尺寸
設備參數
| 產品型號 | G201 | |
| 設備參數 | 工作電壓 | DC24V |
| 通信方式 | RS485、以太網TCP、WIFI | |
| 通訊速率 | 上行：10Mbps | |
| 設備尺寸 | 70mm×85mm×50mm | |
| 安裝方式 | 導軌式標準4P安裝 | |
| 使用環境 | 工作：－10～50℃ | |
| 相對濕度 | ≤90%RH，不結露，無腐蝕性氣體場所 | |
| 海拔高度 | ≤2000m | |
